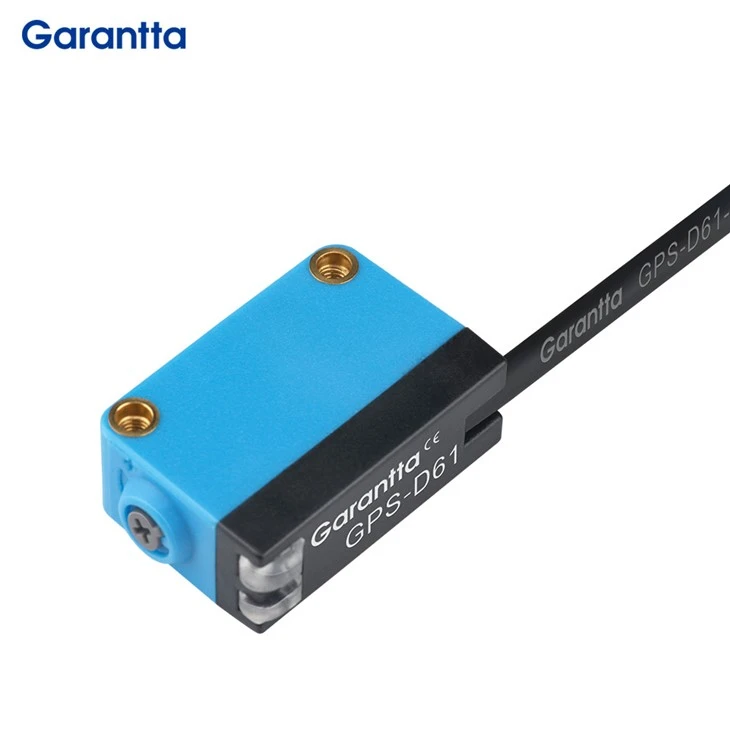

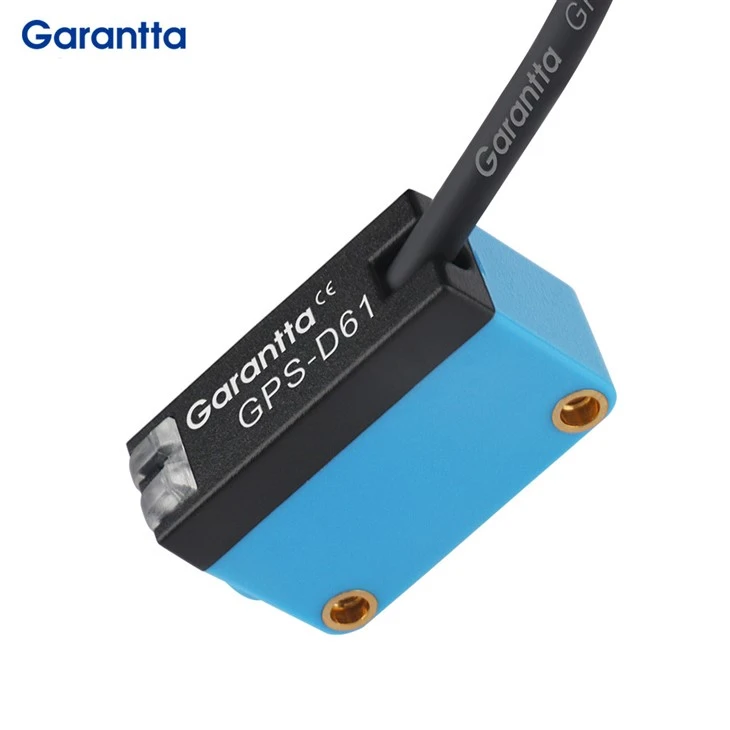

Diffuz fotoelektrik sensor uzatuvchi va qabul qiluvchini birlashtiradi. Oddiy sharoitlarda qabul qiluvchi transmitterdan yorug'lik signalini qabul qila olmaydi. Ob'ekt aniqlash diapazoniga kirganda, chiqarilgan yorug'lik uning yuzasiga tushib, diffuz aks ettirish effektini yaratadi. Nurning bir qismi orqaga qaytariladi va qabul qiluvchi yorug'lik signalini oladi va kalitni boshqarish signalini chiqaradi. Diffuz aks ettiruvchi fotoelektrik datchiklar masofani sozlash funksiyasiga ega. Sanoat nazorat qilish joylarida va boshqa ilovalarda aniqlash oralig'ini aniqlash uchun masofani sozlash talab qilinadi. Bunga aniqlash masofasini o'zgartirish uchun qabul qiluvchining sezgirligini sozlash orqali erishiladi.
Diffuz aks ettiruvchi fotoelektrik datchikning afzalliklari
1. Oson o'rnatish va yuqori moslashuvchanlik
Diffuz fotoelektrik sensorlarning asosiy afzalligi ularning o'rnatish moslashuvchanligidir. Emitent va qabul qilgichning aniq hizalanishini talab qiluvchi-nur yoki retro{2}}koʻrsatuvchi datchiklardan farqli oʻlaroq, diffuz fotoelektr datchiklar faqat bir tomonlama oʻrnatishni talab qiladi va obʼyekt yuzasidan aks ettirilgan nurni aniqlash orqali ishlaydi. Bu ularni makon cheklangan yoki aks ettiruvchi panellarni o'rnatish qiyin bo'lgan ilovalar uchun ideal qiladi, masalan, tor yig'ish liniyalari, mobil uskunalar yoki murakkab mexanik tuzilmalar.
Ushbu sensorlar o'rnatish burchaklariga juda chidamli bo'lib, hatto engil noto'g'ri chiziqda ham barqaror aniqlashni saqlaydi. Ishlab chiqarish liniyasi sxemalarini tez-tez sozlaydigan zavodlar uchun bu xususiyat ishga tushirish vaqtini sezilarli darajada qisqartiradi va ishlab chiqarish samaradorligini oshiradi.
2. Turli materiallar va sirtlar bilan mos keladi
Diffuz fotoelektrik datchiklarni aniqlash imkoniyatlari ob'ektning materiali bilan cheklanmaydi. Metall, plastmassa, qog'oz yoki qo'pol sirt bo'ladimi, ob'ekt etarli yorug'likni aks ettirar ekan, sensor samarali javob beradi. Bu xususiyat ularni qadoqlash, logistika va poligrafiya kabi sohalarda keng qo'llash imkonini beradi. Misol uchun, karton muhrlarni tekshirishda sensor hatto yorug'lik va quyuq qog'ozni ham ishonchli tarzda aniqlay oladi.
Ammo shuni ta'kidlash kerakki, yuqori darajada aks ettiruvchi yoki butunlay qora ob'ektlar uchun sensorning sezgirligini sozlash yoki barqaror aniqlashni ta'minlash uchun maxsus modelni tanlash kerak bo'lishi mumkin.
3. Tez javob berish tezligi va yuqori real{1}}vaqt ishlashi
Yuqori tezlikdagi{0}}avtomatlashtirish stsenariylarida sensorning javob tezligi ishlab chiqarish samaradorligiga bevosita taʼsir qiladi. Diffuz fotoelektrik sensorlar odatda millisekundlarda javob berish vaqtiga ega, bu ularga harakatlanuvchi ob'ektlar holatidagi o'zgarishlarni tezda aniqlash imkonini beradi. Misol uchun, ichimliklarni to'ldirish liniyasida ular shisha qopqoqlari o'rnida yoki yo'qligini real vaqtda aniqlay oladi va muammosiz to'ldirish jarayonini ta'minlaydi.
Bu yuqori javob tezligi ularni saralash tizimlari va yuqori{0}}tezlikda hisoblash kabi ilovalarda foydalanish uchun ham mos qiladi, bu esa foydalanuvchilarga aniq nazoratga erishish va operatsion xatolarni kamaytirish imkonini beradi.
4. Atrof-muhitga kuchli moslashuvchanlik
Sanoat maydonlari ko'pincha chang, moy va engil tebranish kabi shovqin omillariga duchor bo'ladi. Diffuz fotoelektrik datchiklar odatda ma'lum darajadagi shovqinlarga qarshi dizaynga ega, masalan, chang va suvga chidamliligi IP67 bo'lib, og'ir muhitda barqaror ishlashni ta'minlaydi. Ba'zi modellarda, shuningdek, uzoqdagi shovqin ob'ektlarini e'tiborsiz qoldiradigan va faqat belgilangan diapazondagi maqsadlarni aniqlaydigan fonni bostirish ham mavjud.
Albatta, ekstremal muhitda (masalan, to'g'ridan-to'g'ri quyosh nuri yoki zich tutun) muayyan ehtiyojlar asosida yanada ixtisoslashgan sensor turini tanlash kerak.
5. Ajoyib xarajat-samaradorlik
Boshqa murakkab fotoelektrik aniqlash echimlari bilan solishtirganda, diffuz aks ettirish sensorlari oddiy tuzilish va arzonroq narxni taklif qiladi. Ular byudjeti cheklangan-kichik va oʻrta{2}}biznes uchun iqtisodiy jihatdan samarali aniqlash usulini taqdim etadi. Misol uchun, umumiy ishlab chiqarish liniyasida materiallarni tekshirishda diffuz aks ettiruvchi sensorlardan foydalanish, odatda, nurli datchiklarga nisbatan apparat xarajatlarini 30%-50% tejaydi, shu bilan birga texnik xizmat koʻrsatish yukini kamaytiradi.
Ushbu sensorlar, shuningdek, uzoq umrga ega, odatda o'n minglab soatlarga etadi va uzoq muddatda umumiy xarajatlarni yanada kamaytiradi.
TSS
Uzatiladigan va diffuz fotoelektrik sensor o'rtasidagi asosiy farqlar quyidagilardan iborat:
Strukturaviy tarkibi:
Diffuz aks ettirish: transmitter va qabul qilgichni bir birlikka birlashtiradi, yorug'likni ob'ektdan aks ettirish orqali aniqlaydi.
Uzatiladigan nur: Transmitter va qabul qiluvchining optik o'qlari bir-biriga qaragan holda tizimli ravishda ajratilgan. Transmitterdan keladigan yorug'lik to'g'ridan-to'g'ri qabul qiluvchiga kiradi.
Ishlash printsipi:
Diffuz aks ettirish: ob'ekt yonidan o'tayotganda, ob'ekt transmitterdan qabul qiluvchiga yorug'likni aks ettiradi va kalit signalini hosil qiladi. Bu porloq yoki yuqori aks ettiruvchi yuzalarga ega bo'lgan narsalar uchun javob beradi.
O'tkazilgan nur: ob'ekt uzatuvchi va qabul qilgich o'rtasida yorug'likni blokirovka qilganda, fotoelektrik kalit kalit signalini hosil qiladi. Bu shaffof bo'lmagan narsalarni aniqlash uchun javob beradi.
Aniqlash diapazoni:
Diffuz aks ettirish: sezish diapazoni nisbatan qisqa, odatda 1100 sm ichida.
Uzatiladigan nur: Sensor diapazoni uzoqroq, odatda 5 metrdan oshadi.
Ilova stsenariylari:
Diffuz aks ettirish: O'rnatish maydoni cheklangan va sezgir diapazoni nisbatan qisqa bo'lgan yaltiroq yoki yuqori aks ettiruvchi yuzalarga ega narsalarni aniqlash uchun javob beradi. Nur orqali-: Aniqlash masofasi uzoq, ob'ekt shaffof bo'lmagan va yuqori aniqlik talab qilinadigan stsenariylar uchun javob beradi.
