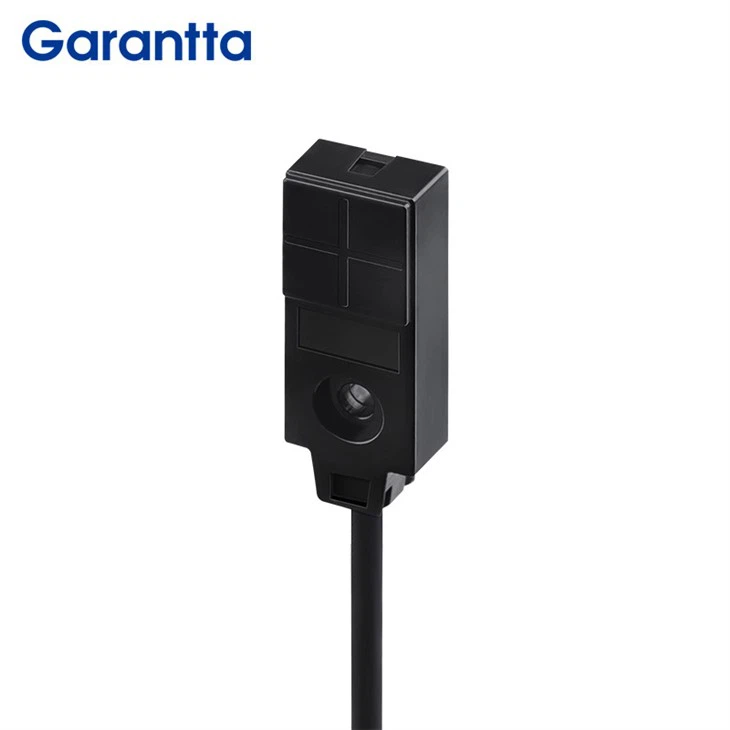

Mikroinduktiv sensor

1. Juda ixcham, yuqori kosmik integratsiya
Miniatyura, kvadrat dizayni uni boʻsh joy juda cheklangan-avtomatlashtirish uskunalari va nozik mashinalarda kontaktsiz aniqlash uchun ideal tanlov qiladi.

2. Atrof-muhitga mukammal qarshilik va ishonchlilik
Odatda yuqori himoya darajasiga ega (masalan, IP67), mustahkam kontaktsiz sensorlar printsipi-hech qanday harakatlanuvchi mexanik qismlarga ega emasligini bildiradi, bu esa eskirishsiz ishlash va juda uzoq xizmat muddatini-ta'minlaydi.

3. Tez javob va yuqori-chastotani aniqlash imkoniyati
Induktiv printsip tufayli u juda tez almashtirish javoblariga erishadi (odatda millisekundlarda yoki undan yuqori chastotalarda). Bu mikro-induktiv sensorni yuqori tezlikdagi ishlab chiqarish liniyalarida aniq hisoblash, kichik qismlarning joylashuvini aniqlash yoki yuqori{2}}harakat ilovalarida ishga tushirish uchun ideal qiladi, zamonaviy avtomatlashtirishning qattiq tezlik va aylanish vaqti talablariga javob beradi.

4. Moslashuvchan o'rnatish va oson integratsiya
Kvadrat konstruktsiya odatda bir nechta parallel o'rnatish yuzasiga va standart o'rnatish teshiklari oralig'iga ega bo'lib, turli xil o'rnatish usullarini qo'llab-quvvatlaydi (masalan, yon o'rnatish, yuqori o'rnatish yoki standart qavslar yordamida).

Mikro-induktiv datchik ishlaganda, ichki aniqlash bobini yuqori{0}}chastotali magnit maydon hosil qiladi. Metall jism g‘altak tomonidan hosil bo‘ladigan magnit maydonga yaqin bo‘lganda, metall jismda induksiyalangan tok, ya’ni girdabli oqim paydo bo‘ladi. Metall ob'ekt girdabli oqim hosil qilganda, u aniqlovchi lasanda reaksiyaga kirishadi, bu bobinning empedansini o'zgartirishga olib keladi, kontaktlarning zanglashiga olib kirishi to'xtaydi va kontaktlarning zanglashiga olib sensori chiqish pallasida yoqish yoki o'chirishni boshqarish uchun kommutatsiya signali chiqadi.

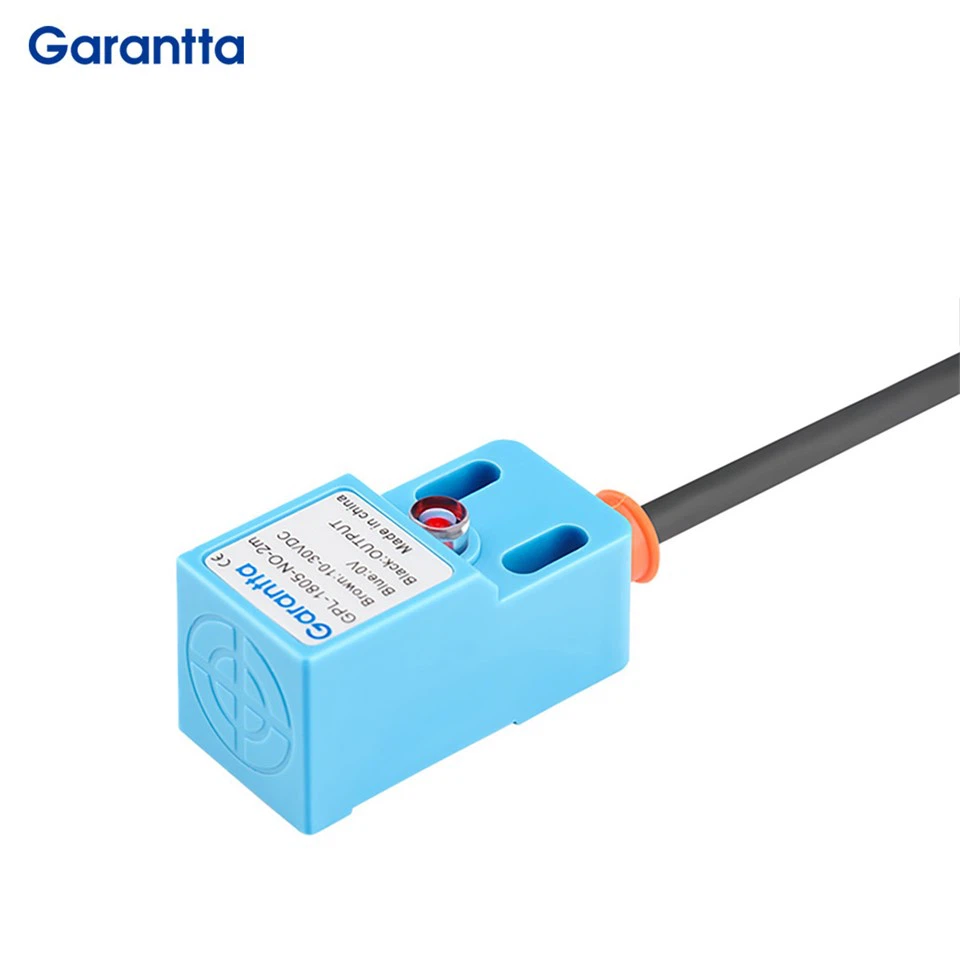

• Quvvatni kiritish rejimi bo'yicha ikkita tur mavjud: DC yoki AC. Odatda uchta-simli yoki ko'p simli-to'g'ridan-to'g'ri tok manbaidan foydalanadi, ikkita-simli esa doimiy yoki ACga bo'linishi mumkin.
• Chiqish shaklidan uni PNP ochiq kollektor va NPN ochiq kollektorga bo'lish mumkin. NPN tipidagi sensorning yuk uchi birinchi navbatda quvvat manbaining musbat terminaliga ulanishi kerak. Sensor ichidagi NPN trubkasi yoqilganda, u yuk orqali o'tadigan oqim sifatida ko'rish mumkin, keyin NPN trubkasi orqali o'tadi va keyin elektr ta'minotining salbiy terminaliga oqib, pastadir hosil qiladi. PNP tipidagi sensorning yuki chiqish terminali va quvvat manbaining salbiy qutbi o'rtasida ulanadi. Sensor ichidagi PNP trubkasi yoqilganda, uni NPN trubkasi orqali, keyin yuk orqali, keyin esa elektr ta'minotining salbiy qutbiga oqib, pastadir hosil qilgan holda ko'rish mumkin. Boshqarish pallasida yaqinlik sensorining qaysi chiqish shakli ishlatilishiga kelsak, siz kontrollerning talablariga qarashingiz kerak. Barcha sxemalar bir vaqtning o'zida ikkala chiqish shakllarini ham qo'llab-quvvatlay olmaydi.
• Harakat rejimiga ko'ra (ob'ekt yaqinlashayotgani aniqlanganda), uni NO (odatda ochiq) va NC (odatda yopiq) ga bo'lish mumkin. YO'Q (odatda ochiq) aniqlash jarayonida Micro Induktiv Sensor chiqish terminali har doim ochiq tutashuv holatida ekanligini bildiradi. Faqatgina ob'ekt aniqlanganda, sensorning chiqish terminali o'tkazuvchan bo'ladi. NC (odatda yopiq) aniqlash jarayonida sensorning chiqish terminalining ichki qismi doimo o'tkazuvchan holatda bo'lishini anglatadi. Faqatgina ob'ekt aniqlanganda, sensorning chiqish terminalining ichki qismi uziladi.​





Yaqinlik sensori foydalanish stsenariylari
