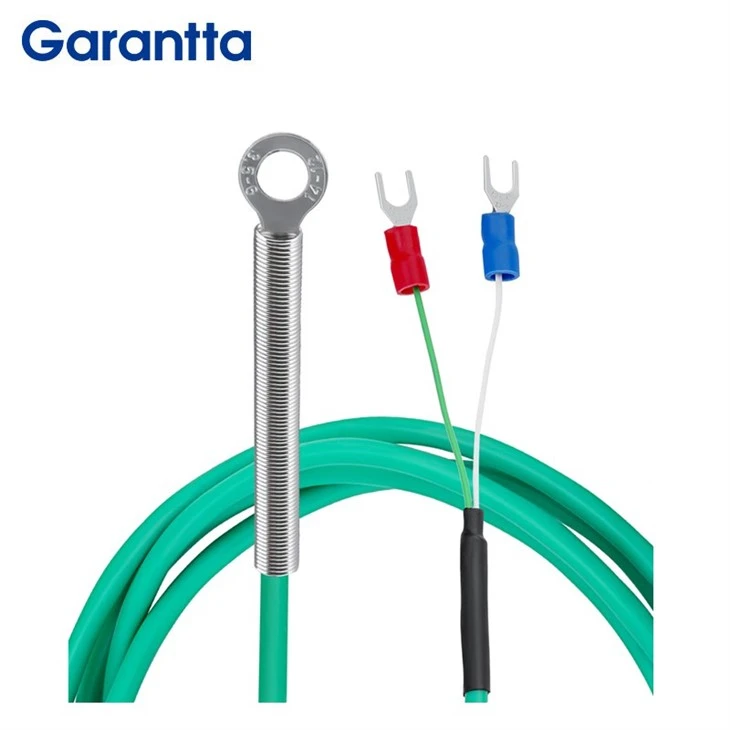

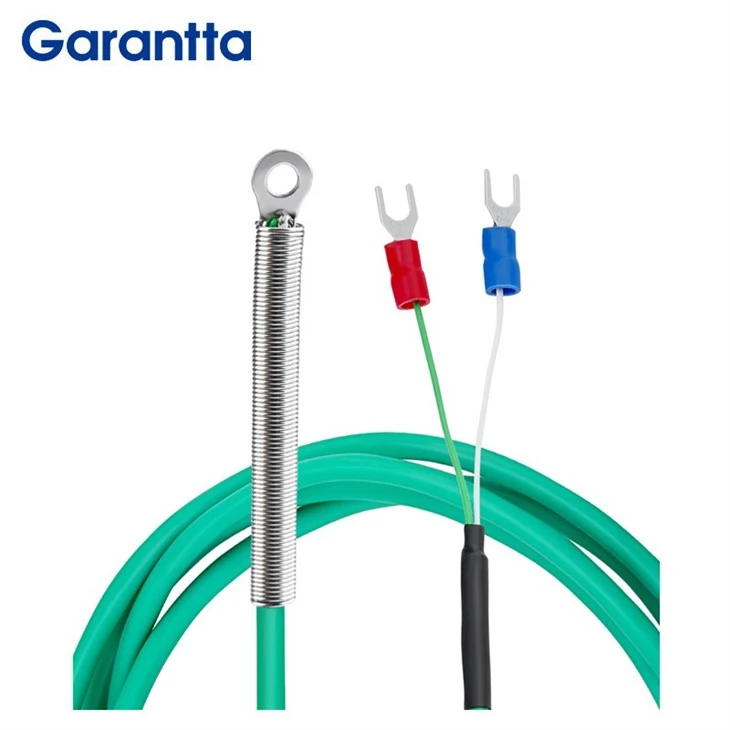

K uslubidagi termojuft

K uslubidagi termojuft
Batafsil:
1. Yilni va integratsiyalashgan, juda moslashuvchan, juda ixcham tuzilishga ega. Odatda, termojuft simining bir uchi to'g'ridan-to'g'ri haroratni sezish nuqtasini hosil qilish uchun payvandlanadi va O-halqa terminaliga o'rnatiladi, ikkinchi uchi esa etakchi sim bo'lib xizmat qiladi. Ushbu dizayn uni cheklangan joylarda o'rnatish uchun ideal qiladi
2. Sensor nuqtasi O-halqa terminali markazidagi juda kichik maydon ichida aniq joylashtirilgan bo‘lib, haroratni sirt bo‘ylab o‘rtacha haroratni emas, balki bitta “nuqta”da aniq o‘lchash imkonini beradi.
3. O-halqali terminalni o‘rnatish faqat mahkamlash uchun mexanik asboblarni talab qiladi. Jarayon tez, toza va kutishni talab qilmaydi, bu esa texnik xizmat ko'rsatish uchun uskunaning to'xtab qolish vaqtining cheklangan oynasida samarali yakunlanishiga imkon beradi, o'rnatish xavfsizligi va ish samaradorligini sezilarli darajada oshiradi.
So'rov yuborish
Yuklab oling
Tavsif
Texnik parametrlar
Hajmi va simi

K tipidagi termojuftning ishlash printsipi asosan termoelektrik effektga asoslanadi, bu fizik hodisa bo‘lib, har xil metall materiallardan (K{0}}tipdagi termojuftda, odatda nikel-xrom qotishmasi va nikel{2}}kremniy qotishmasida) ikkita sim bir-biriga ulanganda va ular orasidagi potentsial gradus bo‘ylab tatbiq etilganda ularning potentsial farqi hosil bo‘ladi. sim. Bu potentsial farq simning ikki uchi orasidagi harorat farqiga mutanosibdir, bu sim materiali, diametri va uzunligi kabi omillarga bog'liq. Inyeksion kalıplama mashinalari, yuqori haroratli pechlar, elektr pechlar va boshqa jihozlar uchun mos keladi va oltingugurt-bo'lgan yoki kamaytiradigan muhitlardan qochish kerak.



Moslashtirish jarayoni



1.Iqtibos olish uchun chizmalar yoki o'lchamlarni taqdim eting

2. Narx asosida buyurtma berilgandan so'ng, loyiha chizmalarga muvofiq quriladi. Qurilish muddati chizmalarga qarab o'zgaradi.

3. Ishlab chiqarish tugagandan so'ng logistika yetkazib berish



K style thermocouple 2
K style thermocouple 1



Xususiyatlari



1. Terminal turini o'rnatish, qulay va tez, oddiy yig'ish

2. Keng ish harorati oralig'i, turli harorat sharoitida foydalanish mumkin

3. Yaxshi chiziqlilik, katta termoelektromotor kuch, harorat o'zgarishiga tezda javob bera oladi va haroratni aniq o'lchash natijalarini darhol ta'minlaydi.

4. U yaxshi barqarorlik va bir xillikka ega va uzoq vaqt davomida barqaror haroratni o'lchash natijalarini saqlab turishi mumkin. Garantta K Style Termojuft kuchli oksidlanish qarshiligiga ega va oksidlovchi atmosferada foydalanish mumkin.

5. Yuqori mexanik kuch, yaxshi bosim qarshiligi va uzoq xizmat muddati



O'rnatish bo'yicha eslatmalar


(1) K Style Thermocouple iloji boricha gorizontal yoki vertikal quvurlarga vertikal ravishda o'rnatilishi kerak va parvarishlash va almashtirishni osonlashtirish uchun himoya yenglari bilan o'rnatilishi kerak.
(2) Termojuftning sovuq uchi bir xil muhit haroratida bo'lishi kerak va bir xil turdagi kompensatsiya simini ishlatish kerak va ijobiy va salbiy simlar to'g'ri ulanishi kerak.
(3) Quvurdagi haroratni o'lchashda element uzunligi quvur liniyasining markaziy chizig'ida bo'lishi kerak (ya'ni, himoya trubkasini kiritish chuqurligi quvur diametrining yarmi bo'lishi kerak).
(4) Dinamik harorat o'lchagichni o'rnatishda ochilish o'lchami mos bo'lishi kerak va o'rnatish chiroyli va oqlangan bo'lishi kerak.
(5) Yuqori haroratli joylarda -haroratga chidamli kabellar yoki yuqori{2}}haroratga chidamli kompensatsion simlardan foydalaning.
(6) Har xil haroratga qarab turli o'lchov elementlari tanlanishi kerak. Odatda, o'lchangan harorat 100 darajadan yuqori bo'lsa, termojuftni tanlash kerak va u 100 darajadan past bo'lsa, termal qarshilikni tanlash kerak.
(7) Simlar oqilona va chiroyli bo'lishi kerak va igna ko'rsatkichi to'g'ri bo'lishi kerak.



TSS



Savol: K uslubidagi termojuftning musbat va manfiy qutblarini qanday ulash va aniqlash mumkin?

Javob: Bu texnik xodimlardan tajribaga asoslangan holda hukm qilishini talab qiladi va hukm qilishning bir necha usullari mavjud:
  1. U rang bilan ajralib turadi, yashil rang musbat qutbni, kulrang esa salbiy qutbni ifodalaydi
  2. O'lchash uchun multimetrdan foydalaning
  3. Simlarni ulashdan keyin harorat tendentsiyasini tekshiring
  4. Agar magnitlar ham aniqlash uchun ishlatilishi mumkin
  5. Kompensatsiya simlarini ham to'g'ri ulash kerak, ijobiy va salbiy qutblar mavjud
  6. Asbobni ulashda, shuningdek, ijobiy va salbiy farqlarga e'tibor bering va terminallar ularda belgilangan
K-tipli termojuft to'g'ri ulangan bo'lsa, ko'rsatilgan harorat to'g'ri. Agar sim to'g'ri bo'lmasa, u teskari ta'sirga ega bo'ladi,
K-tipli termojuftlar butun jarayonni samarali boshqarish uchun materiallarning haroratni o‘lchash jarayonida haroratni aniq o‘lchashi kerak.





Issiq teglar: k uslubidagi termojuft, Xitoyning k uslubidagi termojuft ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

K-tipli termojuft spetsifikatsiyalari




Model Mahsulotlar nomi Tel material Chiziq terisi Tel diametri
(MM)		 Simning asosiy xususiyatlari uzunligi
(MM)		 Bitiruv belgisi Haqiqiy dastur harorati
(darajali)		 issiqlik o'tkazgich Issiqlik o'tkazuvchi material Issiqlik o'tkazgichning o'lchami
(MM)		 Yong'oq materiali Ip Yong'oq o'lchami Ulanish terminali Ulanish terminali o'lchami
(MM)		 Bahor materiali Bahor hajmi
(tashqi diametri * uzunlik MM)		 Izolyatsiyalangan/izolyatsiyalanmagan-
TS-D4-05 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 500 K 0-250 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TS-D4-10 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1000 K 0-250 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TS-D4-15 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1500 K 0-250 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TS-D4-20 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 2000 K 0-250 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TS-D6-05 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 500 K 0-250 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TS-D6-10 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1000 K 0-250 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TS-D6-15 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1500 K 0-250 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TS-D6-20 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 2000 K 0-250 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D4-05 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 500 K 0-200 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D4-10 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1000 K 0-200 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D4-15 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1500 K 0-200 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D4-20 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 2000 K 0-200 RNB dumaloq terminali Qalaylangan mis 17.7*8.0/4.3*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D6-05 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 500 K 0-200 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D6-10 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1000 K 0-200 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D6-15 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1500 K 0-200 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
TR-D6-20 Terminal turi K-tipli termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 2000 K 0-200 RNB dumaloq terminali Qalaylangan mis 21.4*12.0/6.5*1.0       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5 bahor po'lati 6*50 -izolyatsiyalanmagan
