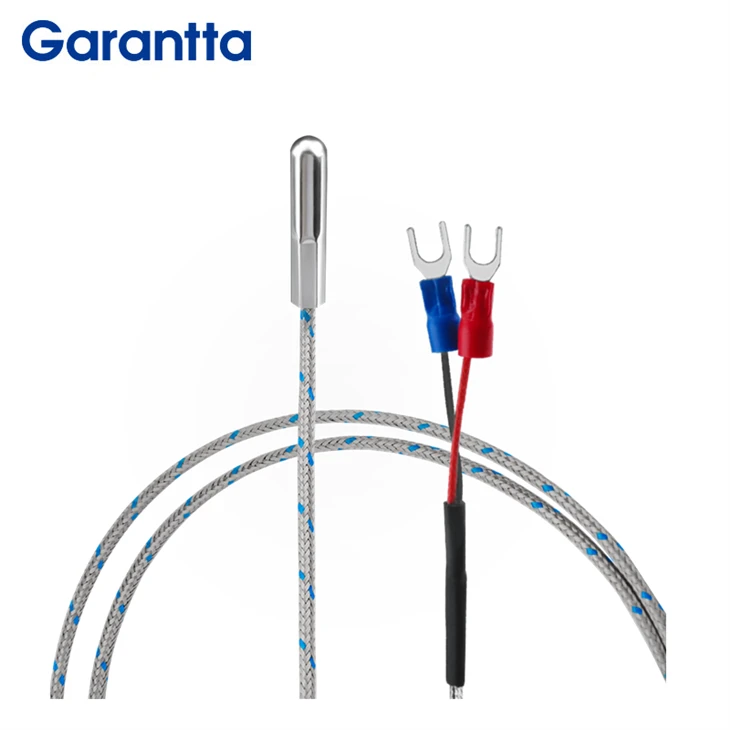

K tipidagi sensorli termojuft

K tipidagi sensorli termojuft
Batafsil:
1. Yupqa, silliq novda-shaklidagi konstruksiyasi uni probirkalarga, stakanlarga, quvurlarga, inyeksion kalıplama teshiklariga va turli idishlarga osongina kiritish imkonini beradi. Suyuqliklar, eritilgan materiallar, siloslardagi don yoki pechlardagi havo haroratini o'lchash uchun faqat mos o'rnatish teshigi kerak va o'lchanayotgan tizimga deyarli hech qanday o'zgartirish kiritilmaydi, bu uni juda ko'p qirrali qiladi.
2. Probning kiritish uzunligi (o'nlab millimetrdan bir necha metrgacha) va diametri (1 mm gacha nozik) juda keng imkoniyatlarni taklif etadi. Foydalanuvchilar konteynerning chuqurligi, joy cheklovlari yoki javob tezligiga (qanchalik yupqaroq bo'lsa, tezroq) talablar asosida moslashtirilgan o'lchovlarni amalga oshirishga imkon beruvchi eng mos modelni moslashuvchan tarzda tanlashi mumkin.
3. Prob uchi odatda ochiq kontaktlardan yoki juda yupqa zanglamaydigan po'latdan yasalgan qobiqdan foydalanadi, bu esa juda past issiqlik sig'imiga olib keladi. Ushbu dizayn o'lchangan muhit bilan aloqa qilganda juda past issiqlik qarshiligini ta'minlaydi, bu uni harorat o'zgarishiga juda sezgir va haroratning tez ko'tarilishi yoki vaqtinchalik harorat o'zgarishini kuzatishni talab qiladigan jarayonlar uchun idealdir.
So'rov yuborish
Yuklab oling
Tavsif
Texnik parametrlar
Hajmi va simi

K tipidagi sensorli termojuft haroratni o'lchash elementi bo'lib, haroratni bevosita o'lchash uchun asosiy asbobdir. Turli kompozitsion materiallarning ikkita o'tkazgichidan iborat yopiq sxema. Turli materiallar va turli elektron zichliklari tufayli elektron diffuziya sodir bo'ladi va barqaror muvozanatdan keyin elektr potentsiali hosil bo'ladi. Har ikki uchida harorat gradienti mavjud bo'lganda, kontaktlarning zanglashiga olib keladigan oqim hosil bo'ladi va termal elektromotor kuch hosil bo'ladi. Harorat farqi qanchalik katta bo'lsa, oqim shunchalik katta bo'ladi. Termoelektromotor kuchni o'lchagandan so'ng, harorat qiymatini aniqlash mumkin. Termojuft, aslida, issiqlik energiyasini elektr energiyasiga aylantiradigan energiya konvertori.



K tipidagi sensorli termojuftning afzalliklari



  • Keng haroratni o'lchash diapazoni va nisbatan barqaror ishlash;
  • yuqori o'lchov aniqligi, termojuft o'lchanadigan ob'ekt bilan to'g'ridan-to'g'ri aloqa qiladi va oraliq muhitdan ta'sirlanmaydi; termal javob vaqti tez va termojuft harorat o'zgarishiga moslashuvchan javob berishi mumkin;
  • O'lchov diapazoni katta va termojuft doimiy ravishda -0 dan +250 darajagacha bo'lgan haroratni o'lchashi mumkin;
  • Termojuft ishonchli ishlash va yaxshi mexanik kuchga ega. Uzoq xizmat muddati va oson o'rnatish.



sensor thermocouple type K 2

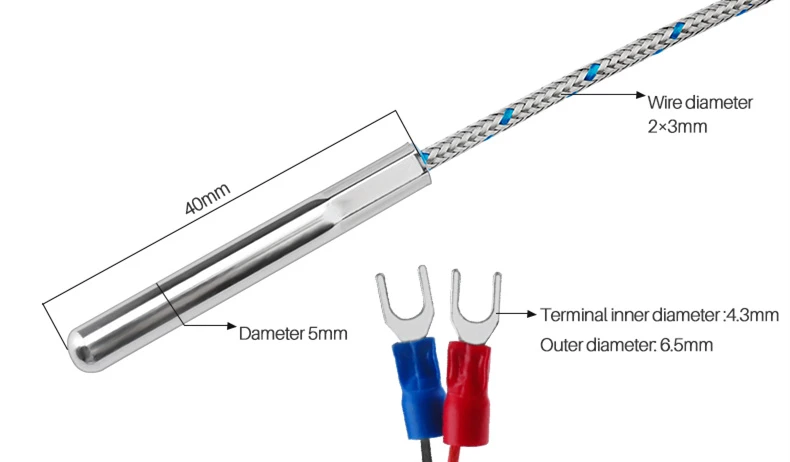

sensor thermocouple type K 3



TSS



Savol: K tipidagi sensorli termojuftni tanlash mezonlari qanday?

Javob: Termojuftning ishonchli va barqaror ishlashini ta'minlash uchun termojuftga qo'yiladigan tizimli talablar quyidagilardan iborat:
① Termojuftni tashkil etuvchi ikkita termoelektr elektrodlar mahkam payvandlangan bo'lishi kerak;
② Qisqa tutashuvni oldini olish uchun ikkita termoelektrik elektrod o'rtasida yaxshi izolyatsiya bo'lishi kerak.
③ Kompensatsiya simi va termojuftning bo'sh uchi o'rtasidagi aloqa qulay va ishonchli bo'lishi kerak;
④ Himoya qopqog'i termoelektrodning zararli muhitdan to'liq izolyatsiya qilinishini ta'minlashi kerak.



Savol: Termojuft kompensatsiya simining vazifasi nima?

Javob: Sensorli termojuft K tipidagi kompensatsiya simining funktsiyasi
(1) Termojuftning sovuq uchini kengaytirish, haroratni o'lchash tizimini yaratish uchun uni termometr bilan ulash va termojuftning mos yozuvlar uchini yuqori haroratli joydan atrof-muhit harorati barqarorroq joyga ko'chirish uchun ishlatiladi.
(2) Issiq elektrodlarni ishlab chiqarish uchun ishlatiladigan qimmatbaho va noyob metall materiallarning katta miqdorini saqlang;
(3) O'rnatish va chiziqni yotqizishni osonlashtirish uchun kompensatsiya simlaridan foydalaning;
(4) Issiq elektrodni kattaroq diametrli va yuqori o'tkazuvchanlikka ega bo'lgan kompensatsiya simi bilan almashtirish termojuft halqa qarshiligini kamaytirishi va o'lchash va avtomatik boshqarishni osonlashtirishi mumkin.



Savol: K tipi termojuftmi yoki termal qarshilikmi?

Javob: K tipi termojuft, PT100 harorat sensori esa termal qarshilikdir.
Farqi:
1. Turli xil xususiyatlar: Termojuftlar haroratni o'lchash asboblarida tez-tez ishlatiladigan haroratni o'lchash elementlari hisoblanadi. Ular to'g'ridan-to'g'ri haroratni o'lchaydilar va harorat signalini termoelektromotor kuch signaliga aylantiradilar. Termistor o'rta va past haroratli hududlarda eng ko'p ishlatiladigan harorat detektoridir.
2. Turli printsiplar: Issiqlik qarshiligining haroratni o'lchash printsipi harorat va haroratga bog'liq parametrlarni-o'lchash uchun o'tkazgich yoki yarimo'tkazgichning qarshilik qiymati harorat bilan o'zgarishi xususiyatiga asoslanadi. Termojuft. Ikki xil o'tkazgich yoki yarimo'tkazgichlar A va B halqa hosil qilganda va ikkala uchi bir-biriga bog'langan bo'lsa, ikkala tugundagi haroratlar har xil bo'lsa, bir uchining harorati T bo'lib, u ishchi uchi yoki issiq uchi deb ataladi va ikkinchi uchining harorati T0 bo'ladi.
3. Har xil haroratni o'lchash shartlari: termojuft haroratni -40 ~ +1600 darajadan doimiy ravishda o'lchashi mumkin. RTDlar qila olmaydi.



Savol: K tipidagi sensorli termojuft va PT100 termal qarshiligini o'rnatish usuli

Javob: 1. Birinchidan, termojuft va termal qarshilik gardish yoki ipning o'lchamlarini o'lchang va mos keladigan gardish yoki ip asosini qayta ishlang.
2. Flanj yoki tishli taglikning o'lchamiga ko'ra, o'lchanadigan quvurda teshiklarni hosil qiling.
3. Flanj yoki ip asosini payvandlash. Ochilgan teshikka gardish asosini yoki ip asosini kiriting va o'lchov qilinadigan quvurga gardish asosini yoki ip tagini payvandlang.
4. Termojuftni yoki termal qarshilikni murvat bilan mahkamlang yoki uni payvandlangan tishli taglikka o'tkazing.
5. Termojuft yoki termal rezistorning ulanish qutisini ulanish sxemasiga muvofiq ulang va uni terishdagi mos keladigan displey asbobiga ulang. Aloqa qutisi ichidagi harorat 100 graduslik diapazondan oshmasligini ta'minlash uchun birlashma qutisi o'lchangan o'rta trubaning devori bilan aloqa qila olmasligini unutmang. Birlashma qutisining chiqish teshiklari yomon sızdırmazlık, namlik, chang va boshqalar tufayli kelib chiqqan terminallarda qisqa tutashuvlarning oldini olishi kerak.
6. Termojuft yoki termal qarshilik o'rnatilgan joy tekshirish va texnik xizmat ko'rsatish uchun qulay bo'lishi kerak.





Issiq teglar: k tipidagi sensorli termojuft, Xitoyning k tipidagi sensorli termojuft ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

K-tipli termojuft spetsifikatsiyalari




Model Mahsulotlar nomi Tel material Chiziq terisi Tel diametri
(MM)		 Simning asosiy xususiyatlari uzunligi
(MM)		 Bitiruv belgisi Haqiqiy dastur harorati
(darajali)		 issiqlik o'tkazgich Issiqlik o'tkazuvchi material Issiqlik o'tkazgichning o'lchami
(MM)		 Yong'oq materiali Ip Yong'oq o'lchami Ulanish terminali Ulanish terminali o'lchami
(MM)		 Bahor materiali Bahor hajmi
(tashqi diametri * uzunlik MM)		 Izolyatsiyalangan/izolyatsiyalanmagan-
TS-L0530-05 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 500 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TS-L0530-10 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1000 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TS-L0530-15 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1500 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TS-L0530-20 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 2000 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TS-L0540-05 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 500 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TS-L0540-10 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1000 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TS-L0540-15 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 1500 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TS-L0540-20 Zond turi K-turi termojuft KX nikel xrom nikel kremniy zanglamaydigan po'latdan o'ralgan 2*3 7*0.2 2000 K 0-250 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0530-05 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 500 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0530-10 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1000 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0530-15 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1500 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0530-20 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 2000 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*30       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0540-05 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 500 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0540-10 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1000 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0540-15 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 1500 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
TR-L0540-20 Zond turi K-turi termojuft KX nikel xrom nikel kremniy Silika jeli 3 7*0.2 2000 K 0-200 Bosh trubkasi 304 zanglamaydigan po'lat 5*0.3*40       Qizil va ko'k SV vilkalar 20*6.5/4.3*0.5     -izolyatsiyalanmagan
